חיתוך בלייזר
מערכות לייזר CO₂ וסיבים לקצוות ללא בור ודיוק ממדי של ±0.05 מ"מ בפלדה, אלומיניום ונחושת.
עיבוד מדויק עושה שימוש במכונות בקרה מספרית ממוחשבת (CNC) לחיתוך, טחינה וקידוח חומרים מתכתיים או לא-מתכתיים. היא מאפשרת ייצור משטחים מורכבים וחלקים מדויקים ברמה גבוהה של אוטומציה, דיוק ויעילות.
1סט

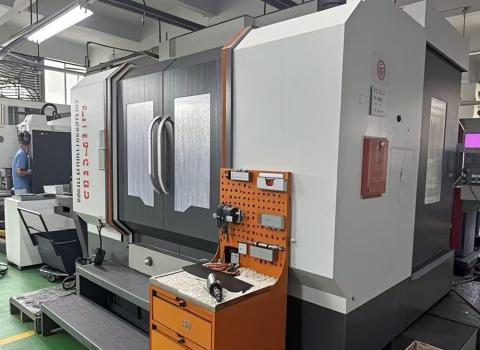

מרכזי עיבוד בחמישה צירים
2סט
מרכזי עיבוד בארבעה צירים
2סט

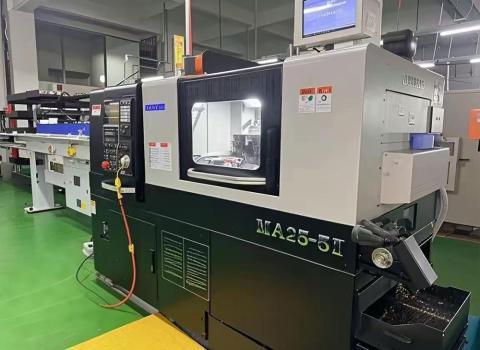

מחרטות CNC
11סט

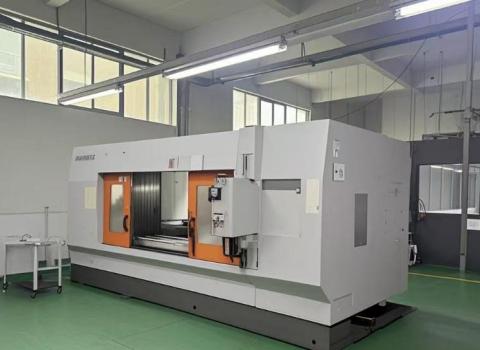

CNC
| DeviceSpecification | |
| מרכזי עיבוד בחמישה צירים | φ2-φ26 |
| מרכזי עיבוד בארבעה צירים | φ2-φ20 |
| מחרטות CNC | φ200 |
| CNC | 2050mmX50mmX400mm |
| מרכזי CNC עם 5 פנים | 1000mmX500mmX400mm |
מוצרי פח מדויק הם רכיבים מיוצרים מלוחות מתכת דקים — בדרך כלל בעובי 0.5 מ"מ עד 20 מ"מ — באמצעות תהליכי ייצור מבוקרים הכוללים חיתוך בלייזר, ניקוב CNC, בלימת לחץ, ריתוך וגימור משטח. המונח "דיוק" מתייחס לסבילות ממדית הדוקה (בדרך כלל ±0.05 מ"מ עד ±0.1 מ"מ), חזרתיות עקבית, ואיכות פני שטח נקייה שעליה תהליכי הרכבה בהמשך.
בג'ג'יאנג ג'יאפנג, אנחנו מייצרים מוצרי פח מדויק שימוש במרכזי עיבוד עם 5 צירים, מחרטות CNC וציוד חיטוק רב-צירי, המאפשר גיאומטריות מורכבות שייצור קונבנציונלי אינו יכול להשיג. כל מוצר יוצא מהמפעל שלנו מוסמך ומוכן לאינטגרציה.
בחירת החומר הנכון היא ההחלטה החשובה ביותר בייצור פח מדויק. הטבלה למטה משווה בין החומרים הנפוצים ביותר שאנו מעבדים, ועוזרת לך להתאים את הדרישות המכאניות ליישום שלך.
| חומר | חוזק מתיחה | עמידות לקורוזיה | משקל | סיום טיפוסי | מתאים במיוחד עבור |
|---|---|---|---|---|---|
| פלדת אל-חלד 304 | 515–720 MPa | מצוין | כבד | מוברש, מלוטש, פסיבי | ציוד מזון, רפואה, כלובים |
| פלדת אל-חלד 316 | 485–690 MPa | סופריור (מו הוסיף) | כבד | מלוטש חשמלי, מוברש | ימית, כימיה, פרמצבטיקה |
| פלדה מגולגלת בקור (SPCC) | 270–370 MPa | נמוך (דורש ציפוי) | כבד | שכבת אבקה, צביעה, גלווניזציה | לוחות מבניים, שלדה, תושבות |
| פלדה מגולוונת (GI) | 270–370 MPa | טוב | כבד | שכבת אבקה, פריימר | מארזים חיצוניים, רכיבי מיזוג אוויר |
| אלומיניום 5052 | 195–260 MPa | טוב מאוד | אור | אנודיזינג, שכבת אבקה | פאנלים אווירונאוטיים, אלקטרוניקה, תחבורה |
| אלומיניום 6061 | 276–310 MPa | טוב | אור | אנודייזינג, שכבת שקופה | חלקים מבניים מעובדים, גופי קירור |
| נחושת C110 | 220–250 MPa | בינוני | כבד | ציפוי פח, פסיבציה | פסי אוטובוס, מגעים חשמליים, מחליפי חום |
* הערכים הם טווחים אינדיקטיביים; המפרט הסופי תלוי בעובי, בטמפרטורה ובשיטת העיבוד.

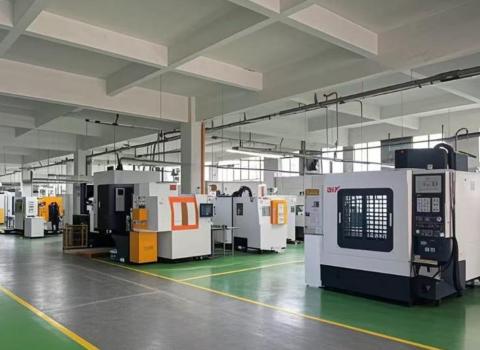

ג'יאפנג מפעילה סדנת CNC מודרנית המותאמת במיוחד ל- מוצרי פח מדויק. להלן סיכום טכני של הציוד המרכזי שלנו עם טווחי סבילות ניתנים להשגה.
| סוג ציוד | כמות | טווח עבודה | סובלנות עמדתית | חומרים מתאימים |
|---|---|---|---|---|
| מרכז עיבוד 5 צירים | 1 | φ2 – φ26 מ"מ | ±0.005 מ"מ | פלדה, אלומיניום, נחושת, טיטניום |
| מרכז עיבוד 4-צירים | 2 | φ2 – φ20 מ"מ | ±0.008 מ"מ | פלדה, אלומיניום, פלסטיק |
| מחרטת CNC | 2 | עד φ200 מ"מ | ±0.01 מ"מ | פלדה, נירוסטה, אלומיניום |
| מרכז עיבוד CNC | 11 | 2050 × 500 × 400 מ"מ | ±0.02 מ"מ | כל המתכות, קומפוזיטים |
| מרכז CNC עם 5 פנים | — | 1000 × 500 × 400 מ"מ | ±0.01 מ"מ | פלדה, אלומיניום, אינוואר |
| חיתוך בלייזר סיבי | — | עד 20 מ"מ פלדה | ±0.05 מ"מ | פלדת פחמן, SS, אלומיניום, נחושת |
| בלם CNC | — | עד אורך 3200 מ"מ | ±0.3° זווית כיפוף | פלדה, אלומיניום, מגולוון |
הסבילות המוצגות ניתנות להשגה בתנאי ייצור רגילים. סבילות הדוקה יותר זמינה לפי בקשה ליישומים קריטיים.
הטיפול הנכון על פני השטח מאריך את חיי המוצר, עומד בדרישות הרגולטוריות, ונותן לך את התוצאות מוצרי פח מדויק המראה שהשוק שלך דורש.
| סוג גימור | תהליך | עובי (מיקרומטר) | הגנה מפני קורוזיה | אפשרויות צבע | יישומים נפוצים |
|---|---|---|---|---|---|
| ציפוי אבקה | ריסוס אלקטרוסטטי + ריפוי בתנור | 60–120 | ★★★★☆ | RAL / מותאם אישית | מארזים, ארונות, שלדות |
| אנודיזציה (סוג II) | חמצון אלקטרוכימי | 5–25 | ★★★☆☆ | שקוף, שחור, זהב, מותאם אישית | בתי אלומיניום, פאנלים |
| אנודיזציה קשה (סוג III) | אנודיזציה בזרם גבוה | 25–80 | ★★★★★ | טבעי, שחור | תעופה וחלל, הגנה, משטחי שחיקה |
| ציפוי אבץ | אלקטרופלייטינג | 5–25 | ★★★☆☆ | כרומט צהוב שקוף, | מחברים, תושבים, מחברים |
| ניקל אלקטרולס | הפקדה כימית | 5–50 | ★★★★☆ | כסף בוהק | חלקים מדויקים, מיגון EMC |
| פסיבציה | אמבטיית חומצה (ציטרית/חנקתית) | — | ★★★★★ | SS טבעי | חלקי SS רפואיים בדרגת מזון |
| צחצוח + פרווה שקופה | חגורה שוחקת + לכה | 5–15 | ★★☆☆☆ | טבעי / סאטן | אלקטרוניקה לצרכן, פאנלים דקורטיביים |
★ הדירוגים מציינים רמת הגנה יחסית מפני קורוזיה בתנאי חשיפה שווים. הביצועים בפועל תלויים בחומר הבסיס ובסביבת הפעולה.
תהליך עבודה מובנה ומתועד מבטיח שכל הזמנה — מאב-טיפוס יחיד ועד ריצה של 100,000 חלקים — עומדת בדרישות ומסופקת בזמן.
יכולות הייצור שלנו משתרעות על מגוון רחב של תחומים שבהם דיוק ממדי, אמינות ואיכות פני שטח אינם נתונים למשא ומתן.
| תעשייה | תקנים רלוונטיים | סוגי מוצרים טיפוסיים |
|---|---|---|
| אלקטרוניקה / תקשורת | IPC-A-600, RoHS, REACH | שלדה, מגני EMC, מארזי PCB ומדפים |
| מכשירים רפואיים | ISO 13485, FDA 21 CFR | מארזי ציוד כירורגי, מגשים סטריליים, לוחות מכשירים |
| רכב | IATF 16949, PPAP | תושבים, מגני חום, מארזי סוללות, מסגרות מבניות |
| תעופה וחלל | AS9100, NADCAP | לוחות מבניים, דלתות גישה, תעלות, תושבות |
| אנרגיה / כוח | IEC 61439, UL 508A | מארזי מתגים, מארזי ממיר, ניהול כבלים |
